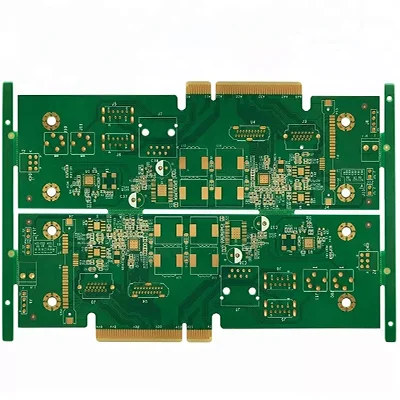

금 지문 회로 보드

PCB 골드 손가락 세부 사항 처리

프로 골드 핑거 프린트 회로 보드 제조업체로서 공장에서 금 지문 인쇄 회로 보드를 구매할 수 있으며 Vifull은 최고의 애프터 스케일 서비스와시기 적절한 배송을 제공합니다. 1. 금 손가락의 내마모성을 높이려면 금 손가락은 일반적으로 단단한 금 (금 화합물)으로 전기 도금되어야합니다.

2. 금 손가락은 뒤로 물러서야합니다. 일반적으로 45 °, 20 °, 30 ° 등과 같은 다른 각도 등. 설계에 모따기가 없으면 문제가 있습니다. PCB에서 45 ° 슬롯

3. 금 손가락은 전반적인 용접을위한 창을 만들어야합니다. 핀은 스틸 메쉬를 열 필요가 없습니다.

4. Shenxi와 Shenyin 패드와 손가락 끝 사이의 최소 거리는 14mil이어야합니다. 패드를 포함하여 손가락 위치에서 1mm 이상 떨어진 곳에 설계하는 것이 좋습니다.

5. 금 손가락 표면에 구리를 바르지 마십시오.

6. 구리 절단은 금 손가락의 내부 층의 모든 수준에서 필요하며, 구리 절단 너비는 일반적으로 3mm입니다. 하프 손가락 구리 절단 및 풀 핑거 구리 절단을 수행 할 수 있습니다.
