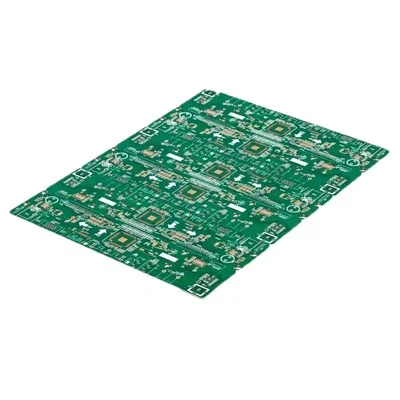

FR4 전자 임피던스 제어 PCB

임피던스에 영향을 미치는 5 가지 요인

첫째 : 유전체 두께. 유전체 두께를 증가시키는 것은 임피던스를 증가시킬 수 있지만 유전체 두께를 감소 시키면 임피던스가 감소 할 수 있습니다. 다른 반고체 정제는 접착제 함량과 두께가 다릅니다. 프레스 두께는 분쇄기의 평탄도 및 프레스 플레이트의 프로그램과 관련이 있습니다. 사용 된 모든 유형의 플레이트의 경우, 생성 될 수있는 유전체 층의 두께를 계산해야하며, 이는 설계 계산에 도움이된다. 시험 금형 내성은 유전체 두께 제어의 핵심이다.

둘째 : 선 너비. 선 너비가 증가하면 임피던스가 줄어들 수 있지만 선 너비를 줄이면 임피던스가 증가 할 수 있습니다. 라인 폭의 제어 요구 사항은 +/- 10%의 공차 내에서 임피던스 제어 요구 사항의 간격을 더 잘 충족시킬 수 있습니다. 격차는 10%를 초과 할 수 없습니다. 너비는 주로 에칭 제어에 의해 제어됩니다. 선 너비를 보장하기 위해, 엔지니어링 필름은 에칭 측 에칭, 사진 드레임 오류 및 그래픽 전송 오류에 따라 라인 너비 요구 사항에 따라 보상됩니다.

셋째 : 구리 두께. 라인 두께를 줄이는 것은 임피던스를 증가시킬 수 있지만 라인 두께를 증가 시키면 임피던스가 감소 할 수 있습니다. 라인 폭은 그래픽 전기 도금 제어 또는 상응하는 두께의 구리 포일을 사용하여 제어 할 수 있습니다. 구리 두께의 제어에는 균일 한 제어가 필요합니다. 선의 고르지 않은 구리 두께를 방지하기 위해 미세한 선 및 분리 라인의 출혈 블록이 추가되어 CS 및 SS 표면의 구리 분포에 대한 고르지 않은 임피던스 분포에 영향을 미칩니다. 보드는 양면 구리 두께의 목적을 달성하기 위해 보드에 전달됩니다.

넷째 : 유전 상수. 유전 상수를 개선하면 임피던스를 줄이면 유전 상수를 줄이면 임피던스가 증가 할 수 있습니다. 유전 상수는 주로 재료에 의해 제어됩니다. 다른 보드마다 유전체 상수가 다릅니다. 사용 된 수지 재료와 관련이 있습니다 : FR4 보드, 유전 상수는 3. 9-4입니다. 5, 사용 빈도가 증가함에 따라 증가합니다. 3. 9 높은 신호 전송을 얻으려면 높은 임피던스 값이 필요합니다. 따라서 유전 상수가 낮을 수 있습니다.

다섯 번째 : 용접 두께, 인쇄 용접은 외부 임피던스를 줄입니다. 일반적으로 인쇄 용접은 단일 끝 2 옴 및 차동 8 옴을 줄일 수 있습니다. 인쇄 드롭 값의 2 배는 시간의 두 배입니다. 3 번 이상 인쇄되면 임피던스 값이 더 이상 변경되지 않습니다.
