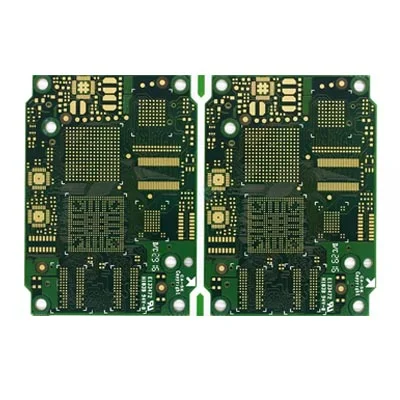

10 층 HDI 임피던스 제어 자동차 디지털 PCB

PCB에 임피던스가 필요한 이유는 무엇입니까?

VICULL은 중국의 전문 10 계층 HDI 임피던스 제어 자동차 디지털 PCB 제조업체 및 공급 업체 중 하나입니다.

1. 전자 부품의 설치를 고려하려면 테이블 라인을 확인하고 삽입 후 전도도를 고려하십시오. 따라서 임피던스가 낮을수록 저항이 더 좋습니다.

2. PCB 회로 보드는 구리 클래딩, 전기 도금 주석, 연결 용접 및 기타 공정 생산 링크를 통과해야합니다. 이 링크에 사용 된 재료는 저항력이 낮아서 회로 보드의 전반적인 임피던스가 제품 품질 요구 사항을 충족하고 제품의 정상적인 작동을 보장 할 수 있도록해야합니다.

3. PCB 회로 보드의 주석 도금은 전체 회로 보드 생산에서 가장 일반적인 문제이며 임피던스에 영향을 미치는 주요 링크입니다. 화학 주석 도금 층의 가장 큰 결함은 변경하기 쉽고 주석이 열악하여 회로 보드를 납땜하기가 어렵다는 것입니다. 과도한 임피던스는 전도성이 좋지 않거나 불안정한 정류 성능을 초래합니다.

4. PCB 회로 보드의 도체에 다양한 신호 전송이 있습니다. 전송 속도가 증가하면 주파수가 증가해야합니다. 부식, 스태킹 두께, 선 너비 등으로 인해 라인 자체가 다르면 임피던스 값이 변경됩니다. 신호가 왜곡되어 회로 보드의 성능이 감소하므로 특정 범위 내에서 제어 값을 제어해야합니다.

데이터 시트
