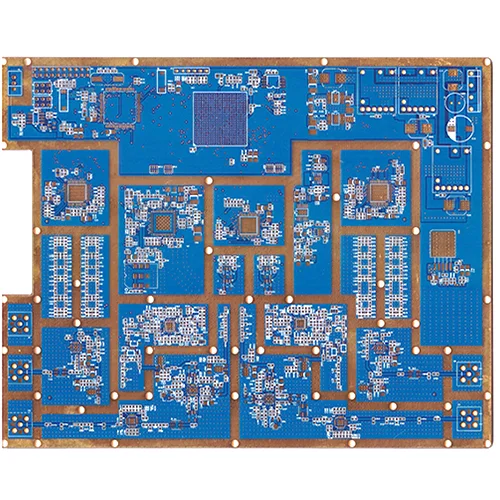

고주파 하이브리드 PCB

고주파 믹싱 보드는 어디에 사용됩니까?

위성 수신기,베이스 스테이션 안테나, 전자 레인지 변속기, 자동차 전화, 글로벌 포지셔닝 시스템, 위성 통신, 통신 장비 커넥터, 수신기, 신호 발진기, 홈 어플라이언스 네트워크, 고속 컴퓨팅 컴퓨터, 오실로스코프, IC 테스트 기기 등, 고 충수 통신. 중간 주파수 통신, 고속 변속기, 높은 기밀 유지, 높은 변속기 품질, 높은 스토리지 용량 처리 및 기타 통신 및 컴퓨터 필드에는 고주파 마이크로파 인쇄 회로 보드가 필요합니다.

전자 레인지 고주파 하이브리드 PCB 스태킹 방법 및 특성

1. 고주파 하이브리드 PCB 제어성 깊이 복합 라미네이션 구조, 고주파 하이브리드 PCB는 L1 구리 층 (고주파 시트), L2 구리 층 (PP 시트), L3 구리 층 (에폭시 레신 기판), L4 구리 층을 포함하고; L2, L3, L4 구리 층은 동일한 위치에서 동일한 크기의 슬롯이 제공됩니다. L4 구리 층은 내부에서 외부로 3-in-one 버퍼 재료로 배열되며, 강판과 크래프트 용지는 외부에서 외부로 쌓입니다. 알루미늄 플레이트, 강판 및 크래프트 종이는 내부에서 외부에서 L1 구리 층에 쌓입니다.

첫 번째 특징에 따르면, 3-in-one 버퍼 재료는 2 층의 릴리스 필름 사이에 샌드위치 된 버퍼 재료이다.

3. 첫 번째 특징에 따르면, 본 발명의 고주파 보드 제어 깊이 혼합 보드의 적층 구조는 고주파 시트가 폴리 테트라 플루오로 에틸렌 시트임을 특징으로한다.

고주파 하이브리드 PCB 복합 보드의 확장 및 수축 특성은 일반 에폭시 수지 기판의 확장 및 수축 특성과 다르기 때문에 보드의 뒤틀림 및 수축은 제어하기가 어렵고 첫 번째 그루브 및 프레스의 처리 방법은 보드 문제 금속 날짜를 유발합니다. 3-in-one 버퍼 재료는 그루브의 한쪽에 설정되며, 버퍼 재료는 눌러 덩어리 구멍에 채워질 수 있습니다. 크래프트 페이퍼 버퍼 압력은 열 전달의 균일 한 균형을 유지하기 위해 골판지 양쪽에 설정되며, 프레스 중에 균일 한 열 전도를 보장하여 프레스가 평평하고 프레스 공정 중 열 및 압력이 균형을 이루어 보드의 곡률과 확장을 더 잘 제어 할 수 있도록 설정됩니다.

5G 통신 기술의 빠른 개발로 통신 장비에 대한 더 높은 주파수 요구 사항이 제시됩니다. 시장에는 많은 전자 레인지 고주파 하이브리드 PCB가 있습니다. 이 전자 레인지 고주파 하이브리드 PCB의 제조 기술도 더 높은 요구 사항을 제시합니다. 우리는 10 년 이상 IPCB 처리를 전문으로했으며 다층 하이브리드 PCB 제조 서비스를 제공 할 수 있습니다. 우리는 다층 하이브리드 PCB 생산의 전체 프로세스에 필요한 모든 장비를 보유하고 있으며 ISO9001-2000 국제 표준 관리 시스템을 준수하며 IATF16949 및 ISO 14001 시스템 인증을 통과했습니다. 이 제품은 UL 인증을 통과했으며 IPC-A-600G 및 IPC-6012A 표준을 준수했습니다. 우리는 고품질, 높은 안정성 및 고응기 전자 레인지 고주파 하이브리드 PCB 샘플 및 배치 서비스를 제공 할 수 있습니다.

데이터 시트
