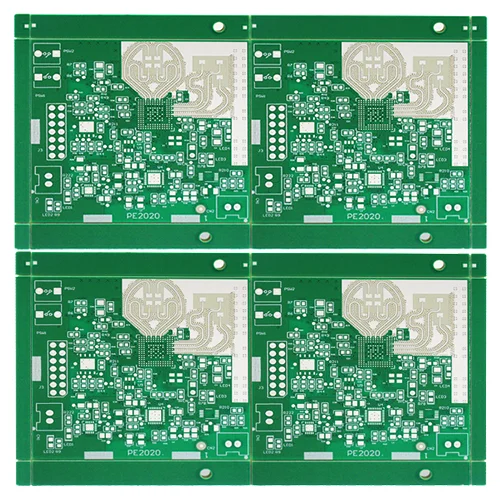

하이브리드 고주파 PCB 보드

하이브리드 PCB는 일반적으로 마이크로파 RF 시리즈 제품에서 사용됩니다.

Viofull에서 중국에서 다양한 하이브리드 고주파 PCB 보드를 찾으십시오. 협력을 기대하면서 전문적인 애프터 서비스 및 올바른 가격을 제공하십시오. 전자 통신 기술의 빠른 개발로 고속 및 고 충실도 신호 전송을 달성하기 위해 점점 더 많은 전자 레인지 무선 주파수 PCB가 통신 장비에 사용됩니다. 고주파 하이브리드 회로 보드에 사용되는 유전체 재료는 우수한 전기 특성과 우수한 화학적 안정성을 가지며, 이는 주로 다음 네 가지 측면에서 나타납니다.

1. 하이브리드 PCB는 낮은 신호 전송 손실, 짧은 전송 지연 시간 및 낮은 신호 전송 왜곡의 특성을 갖는다.

2. 우수한 유전체 특성 (주로 낮은 상대 유전 상수 DK, 낮은 유전체 손실 인자 DF를 나타냅니다). 또한, 유전체 특성 (DK, DF)은 빈도, 습도 및 온도와 같은 환경 변화에서 안정적으로 유지됩니다.

3. 고정밀 특성 임피던스 제어.

4. 하이브리드 PCB는 우수한 내열성 (TG), 가공성 및 적응성을 갖는다.

전자 레인지 고주파 하이브리드 PCB는 무선 안테나, 안테나 수신 안테나, 전력 증폭기, 레이더 시스템, 내비게이션 시스템 등과 같은 통신 장비에 널리 사용됩니다.

비용 절감, 굽힘 강도 향상 및 전자기 간섭 제어와 같은 하나 이상의 요인을 기반으로, 고주파 적층 설계는 저지 유량이 낮고 부드러운 유전체 표면을 갖는 FR-4 기판과 함께 고주파 Prepreg를 사용해야합니다. 고주파 복합 라미네이트. 이 경우, 프레스 과정에서 제품 접착력 제어의 위험이 크다.

전자 레인지 고주파 하이브리드 PCB 스태킹 방법 및 특성

1. 고주파 하이브리드 PCB 제어성 깊이 복합 라미네이션 구조, 고주파 하이브리드 PCB는 L1 구리 층 (고주파 시트), L2 구리 층 (PP 시트), L3 구리 층 (에폭시 레신 기판), L4 구리 층을 포함하고; L2, L3, L4 구리 층은 동일한 위치에서 동일한 크기의 슬롯이 제공됩니다. L4 구리 층은 내부에서 외부에서 외부에서 3 인의 버퍼 재료로 배열되며, 강판 및 크래프트 용지는 외부에서 외부에서 순서대로 쌓입니다. 알루미늄 플레이트, 스틸 플레이트 및 크래프트 종이는 내부에서 외부로 L1 구리 층에 쌓입니다.

첫 번째 특징에 따르면, 3-in-one 버퍼 재료는 2 층의 릴리스 필름 사이에 샌드위치 된 버퍼 재료이다.

3. 첫 번째 특징에 따르면, 본 발명의 고주파 보드 제어 심부 하이브리드 보드의 적층 구조는 고주파 시트가 폴리 테트라 플루오로 에틸렌 보드임을 특징으로한다.

고주파 하이브리드 PCB 복합 보드의 확장 및 수축 특성은 일반 에폭시 수지 기판의 확장 및 수축 특성과 다르기 때문에 보드의 뒤틀림 및 수축은 제어하기가 어렵고 첫 번째 그루브 및 프레스의 처리 방법은 보드의 금속 날짜 문제를 야기합니다. 3-in-one 버퍼 재료는 그루브의 한쪽에 설정되며, 버퍼 재료는 눌러 덩어리 구멍에 채워질 수 있습니다. 크래프트 페이퍼 버퍼 압력은 열 전달의 균일 한 균형을 유지하기 위해 골판지 양쪽에 설정되며, 프레스 중에 균일 한 열 전도를 보장하여 프레스가 평평하고 프레스 공정 중 열 및 압력이 균형을 이루어 보드의 곡률과 확장을 더 잘 제어 할 수 있도록 설정됩니다.

5G 통신 기술의 빠른 개발로 통신 장비에 대한 더 높은 주파수 요구 사항이 제시됩니다. 시장에는 많은 전자 레인지 고주파 하이브리드 PCB가 있습니다. 이 전자 레인지 고주파 하이브리드 PCB의 제조 기술도 더 높은 요구 사항을 제시합니다. 우리는 10 년 이상 IPCB 처리를 전문으로했으며 다층 하이브리드 PCB 제조 서비스를 제공 할 수 있습니다. 우리는 다층 하이브리드 PCB 생산의 전체 프로세스에 필요한 모든 장비를 보유하고 있으며 ISO9001-2000 국제 표준 관리 시스템을 준수하며 IATF16949 및 ISO 14001 시스템 인증을 통과했습니다. 당사 제품은 UL 인증을 통과했으며 IPC-A-600G 및 IPC-6012A 표준을 준수했습니다. 우리는 고품질, 높은 안정성 및 고응기 전자 레인지 고주파 하이브리드 PCB 샘플 및 배치 서비스를 제공 할 수 있습니다.
