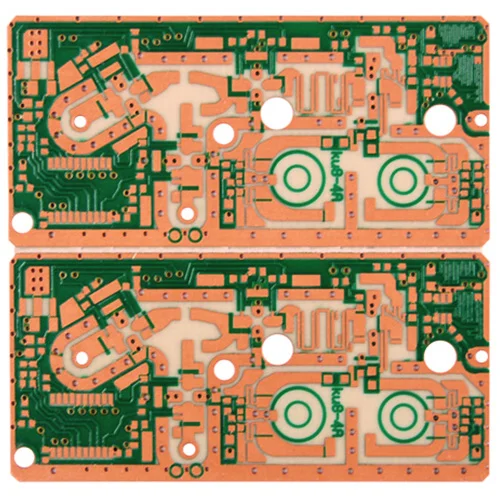

Isola 고주파 보드

응용 프로그램 :

VICULL은 전문 제조업체이며 Isola 고주파 보드를 제공하고 싶습니다. 우리는 최고의 애프터 판매 서비스와 적시 배송을 제공 할 것입니다.

자동차, 백플레인, RF/전자 레인지, 고급 컴퓨팅

신호 무결성, 의료, 군사, 모바일 장치/무선 핸드셋

철도, 서버, 스위치/라우터, 열 관리, 무선 인프라

Isola PCB는 무엇을 의미합니까?

이 유형의 인쇄 회로 보드는 복잡하고 고성능 라미네이트를 사용하여 제조됩니다. 까다로운 성능 요구 사항을 충족하도록 설계된 수지 구성 요소가 포함되어 있습니다.

이 유형의 PCB는 항공 우주 장비 및 고급 소비자 전자 제품과 같은 대부분의 전자 장치에서 사용됩니다.

Isola PCB에 사용되는 재료의 유형

Isola PCB를 제조하는 데 사용되는 재료가 있습니다. 그들 중 일부는 다음과 같습니다.

준비

이 용어는 PCB 산업과 관련이 있습니다. 이것을 "prepreg"라고합니다. 이것은 전기 절연 및 기타 중요한 기능을 제공하는 유전체 재료입니다. 그것은 독특하게 제조 된 수지가있는 유리 섬유 직물로 만들어집니다.

이 수지는 다른 열, 전기 및 물리적 특성을 Prepreg와 결합합니다. 이것은 Isola PCB의 올바른 작동에 중요합니다.

구리 클래드 라미네이트

여기에는 양쪽 끝에 얇은 구리 호일 층이있는 Prepreg 라미네이트가 포함됩니다. 이 라미네이션은 극한 열, 압력 및 진공 조건에서 하나 이상의 구리 및 Prepreg 층을 압축하여 달성됩니다.

다층 Isola PCB 구축

준비 및 CCL은 종종 반복되는 여러 프로세스를 포함하는 복잡한 작업을 통해 다층 Isola PCB를 제조하는 데 사용됩니다.

라미네이트의 구리 표면이 에칭된다. 이것은 전자 회로를 생성하기위한 것입니다. 다음으로, 라미네이트는 각각 에칭 된 라미네이트 사이에 하나 이상의 Prepreg 층을 삽입하여 다층 구조를 형성함으로써 조립된다.

그런 다음 전기 도금 및 드릴링은 PCB 층 간의 전기 상호 연결을 형성합니다. 결과 Isola PCB는 반도체 및 기타 구성 요소가 장착되는 상호 연결 기기입니다.

Isola PCB 응용 프로그램

Isola PCB의 라미네이트 및 Prepreg는 다음을 포함하여 다양한 장치 및 고급 전자 제품에 사용됩니다.

항공 우주 응용

군사 전자 제품 응용 프로그램

산업 장비 응용

고급 소비자 전자 제품

네트워킹 및 기타 통신 장비

자동차 응용 프로그램

의료 기기 응용 프로그램

Isola PCB의 수지 시스템에 어떤 재료가 사용됩니까?

Isola PCB는 폴리이 미드를 기반으로하며 고온이 필요한 PCB 응용 분야에 적합한 No-Flow Prepregs를 사용합니다.

그들은 폴리이 미드 화염 지연 수지 시스템을 사용하는데, 이는 우수한 성능과 열 특성이 필요한 응용 분야에 이상적입니다. Isola의 Prepreg는 메틸렌 다이아닐린 (MDA)을 사용하지 않고 완전히 경화 될 수있는 폴리이 미드 및 열가소성 수지의 혼합을 사용합니다.

이것은 브리티 니스와 초기 결합 강도가 낮은 문제없이 높은 TG를 갖는 중합체를 초래한다. 결과적으로, Isola PCB의 수지 시스템은 전통적인 열경화 폴리이 미드의 수지 구조보다 훨씬 우수합니다.

Isola Prepregs의 특성

Isola PCB 재료의 주요 특성은 다음과 같습니다.

고온에서 결합 강도를 유지합니다

할로겐이없는 옵션으로 제공됩니다

더 높은 열 성능

가공으로 인한 박리를 줄입니다

Brittleness 감소로 인해 처리 가능성이 향상됩니다

수지 시스템의 긴 서비스 수명
