측면 금 손가락 회로 보드

VICULL은 주요 중국의 골드 핑거 서킷 보드 제조업체, 공급 업체 및 수출 업체 중 하나입니다.

문의 보내기

제품 설명

골드 핑거 PCB는 금 손가락 같은 패드가있는 PCB이며, 종종 에지 커넥터로 사용됩니다.

화학 금금 도금은 납땜이 우수하지만 화학적 증착 공정은 너무 부드럽고 얇다는 것을 의미합니다. 금도 도금은 두껍고 단단하므로 PCB 에지 커넥터 접점을 다시 플러그로 연결하는 데 이상적입니다. Gold Finger PCB는 일반적으로 쉽게 삽입하려면 에지 커넥터에서 모따기를해야합니다. 구체적으로 명시된 경우 모따기는 주문 세부 사항에 지정할 수 있습니다.

금 손가락은 PCB (Printed Circuit Board)의 연결 가장자리에 보이는 금도금 게시물입니다. 금 손가락의 목적은 보조 PCB를 컴퓨터 마더 보드에 연결하는 것입니다. PCB 골드 손가락은 소비자 스마트 폰 및 스마트 시계와 같은 디지털 신호를 통해 통신하는 다양한 다른 장치에서도 사용됩니다. 합금은 전기 전도성이 우수하기 때문에 PCB의 연결 지점으로 사용됩니다.


PCB 골드 핑거 전기 도금 공정에 적합한 두 가지 유형의 금이 있습니다.

전기 니켈 몰입 금 (ENIG) :이 금은 전기 도금 금보다 더 비용 효율적이고 납땜하기가 더 쉽지만, 부드럽고 얇은 (일반적으로 2-5U”) 조성물이 Enig는 회로 보드 플러그 및 플러깅의 마모 효과에 적합하지 않습니다. 단단한 금색 :이 금은 단단하고 (일반적으로 30u), PC의 효과에 더 적합합니다.

금 손가락을 사용하면 서로 다른 회로 보드가 서로 통신 할 수 있습니다. 전원에서 장비까지 신호는 주어진 명령을 실행하려면 여러 연락처 사이를 전달해야합니다. 명령을 누르면 신호는 읽기 전에 하나 이상의 보드 사이에 전달됩니다. 예를 들어, 모바일 장치에서 원격 명령을 누르면 신호가 손의 PCB 지원 장치에서 인근 또는 먼 기계로 전송되며, 이는 자체 회로 보드를 통해 신호를 수신합니다. 금 손가락을 도금하는 과정에는 많은 세심한 단계가 포함됩니다. 이를 통해 생산 라인에서 나오는 모든 회로 보드에는 올바른 장비가 장착되어 신호를 완벽하게 수행 할 수 있습니다. 전기 도금 공정과 관련된 표준은 또한 각 회로 보드의 금 손가락이 주어진 마더 보드의 해당 소켓과 완벽하게 일치하도록하는 데 도움이됩니다. 이 모든 금 손가락과 소켓이 맞는지 확인하려면 각 PCB는 일련의 검사 및 결함 테스트를 통과해야합니다. 회로 보드의 금도 도금이 충분히 매끄럽지 않거나 표면을 충분히 준수하지 않으면 결과는 상업용 릴리스에 충분하지 않습니다. PCB 골드 핑거가 함께 모으려면 회로 보드 주변의 세부 사항이 처음 완성 된 단계에서 전기 도금 공정을 수행해야합니다. 손가락을 채워야 할 때 니켈이 구리에 적용됩니다. 그런 다음 표면 마감이 마지막으로 적용됩니다. 모든 것이 준비되면 보드는 돋보기 아래에서 검사하고 접착을 테스트합니다.

PCB Gold Finger 전기 도금 공정 동안 손가락이 제대로 작동하려면 특정 표준을 따라야합니다. PCB 자체의 설계는 또한 적절한 손가락 길이와 정렬에 필요한 영역을 고려해야합니다.


PCB 자체의 목적 또는 크기에 관계없이 다음 규칙은 항상 금 손가락의 설계에 적용됩니다.

구멍을 통해 도금 된 구멍은 금 손가락에 가깝지 않아야하며, 금 손가락은 솔더 마스크 나 실크 스크린과 접촉해서는 안되며, 둘은 특정 거리에 보관되어야하며, 금 손가락은 PCB의 중간에 직면해야하며 (Edge Bevel을 원한다면) PCB 금 손가락 전기 도금 과정 에서이 규칙을 따르지 않으면 어머니 보드와 통신 할 수 없을 수 있습니다. 또는 PCB가 마더 보드의 해당 슬롯에 올바르게 삽입되지 않을 수 있습니다. 금은 PCB의 커넥터 손가락에 사용됩니다. 금의 강도는 연결 접점을 마모하지 않고 금 손가락을 삽입하고 수백 번 배출 할 수있게합니다. 금도 도금을 보호하지 않으면 회로 보드는 몇 가지 용도로 쉽게 연결을 잃을 수 있습니다.

왜 금이 다른 유형의 금속보다 더 나은지 궁금 할 것입니다. 결국, 금은 가장 희귀하고 가장 비싼 자연 요소 중 하나입니다. PCB의 연결 에지를 구리 나 니켈로 플레이트하는 것이 더 비용 효율적이지 않습니까? 그러나 인쇄 회로 보드의 필요한 기능에는 금이 필요합니다. PCB가 현대 형태로 진화함에 따라 금은 여러 가지 요인으로 인해 가장 적합한 연결 접촉 금속으로 결정되었습니다. 금의 주요 장점은 합금의 전도성과 부식 저항입니다. 강도를 높이기 위해, 인쇄 회로 보드에 사용되는 금은 종종 니켈 또는 코발트와 결합되며, 이는 일정한 PCB 활동에 따라 금이 더 큰 내마모성을 제공합니다.


데이터 시트

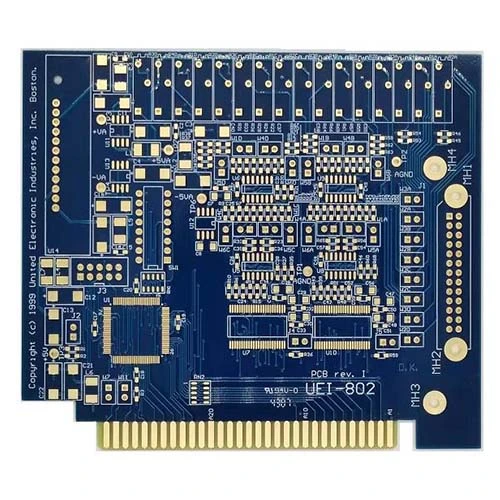

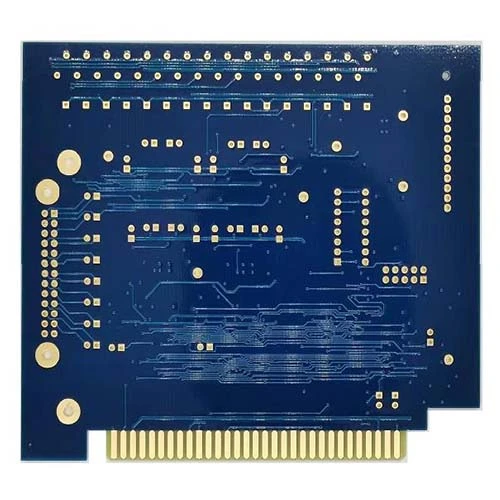

제품 이름 : 양면 금 손가락 회로 보드
판자: FR4
레이어 수 : 2L
재료: S1141
보드 두께 : 1. 6mm
내부 및 외부 층 구리 두께 : 1oz
최소 조리개 : 0. 3mm
표면 처리 : 몰입 금
선 너비 : 0. 15mm
라인 간격 : 0. 15mm
기타 : 전기 도금 된 금 손가락


핫 태그: 측면 금 손가락 회로 보드
