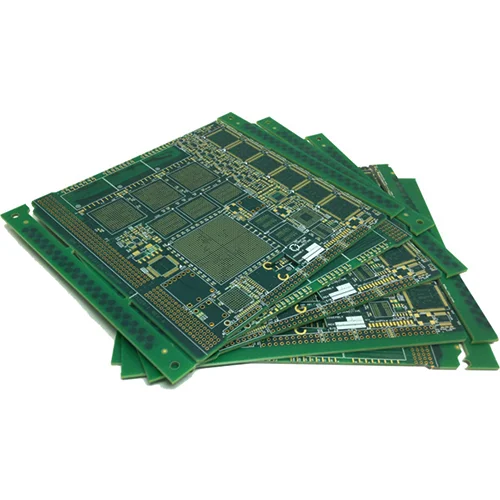

14 층 PCB 회로 보드

14 개의 레이어 PCB 스택 업에는 다양한 용도가 있습니다. 위성 안테나, 프리 앰프, 메모리 모듈, SAN 스토리지, AC 드라이브 등과 같은 응용 프로그램에 유용합니다. 14 계층 PCB 스택 업은 다층 인쇄 회로 보드 장치로 호출 될 수 있으며 8 개의 신호 레이어가 필요할 때마다 사용해야합니다. 이 외에도 메쉬로 만든 특수 차폐가 필요할 때 14 개의 레이어 PCB 스택 업이 필요합니다.

14 개의 레이어 PCB 스택 업 애플리케이션

오늘날 많은 산업 분야에서 다양한 응용 프로그램에 14 개의 레이어 PCB 스택 업을 사용합니다. 그들은 다른 용도를 가지고 있으며 우리는 또한 PCB 산업의 다양한 영역에서 유용하다고 말할 수 있습니다. 14 개의 레이어 PCB 스택 업이 적용되는 영역은 다음과 같습니다.

산업

14 계층 PCB Stackup은 이제 다양한 산업 응용 분야에서 가구 이름입니다. 제어 시스템 및 산업용 컴퓨터에 유용합니다. 또한 기계 운영에 유용한 산업 및 제조 응용 프로그램에도 적합합니다. 이것은 14 개의 층 PCB 스택 업의 크기가 작고 강력하며 내구성이있는 특성 때문입니다.

전자 장치

마이크로파 오븐과 스마트 폰은 사람들이 정기적으로 사용하는 잘 알려진 전자 제품입니다. 이러한 제품은 모두 인쇄 회로 보드를 사용하지만 더 많은 제품은 일반적인 단일 계층 PCB 대신 14 층 PCB 스택 업을 선호합니다.

자동차

헤드 라이트 스위치, 온보드 컴퓨터, GP, 엔진 센서는 14 층 PCB 스택 업을 사용합니다. 또한 전기 자동차는 다른 응용 분야 에서이 스택 업을 사용합니다.

의료 기기

의료 부문의 다수의 전자 장치는 14 층 PCB 스택 업을 사용합니다. 이 장치에는 X- 레이, CAT 스캔, 의료 검사 및 심장 모니터에 사용되는 장치가 포함됩니다.

통신

통신 장치는 많은 공통 응용 프로그램에서 14 층 PCB 스택 업을 사용합니다. 이 중 일부에는 GPS, 신호, 위성 응용 프로그램 등이 포함됩니다. 실외 타워 또는 모바일 장치는 종종 14 층 PCB 스택 업을 사용하는 통신 응용 프로그램을 사용합니다.

14 층 PCB 스택 업의 이점

설계 관점에서 14 층 PCB 스택 업은 몇 가지 이점을 제공합니다. 이러한 혜택은 다음과 같습니다.

고품질

14 층 PCB 스택 업을 만들기 전에 많은 작업과 계획이 있습니다. 그렇기 때문에 14 개의 레이어 PCB 스택 업이 다른 PCB 스택 업에 비해 품질이 우수합니다. 그들은 또한 더 신뢰할 수 있습니다.

작은 크기

이 PCB 스택 업은 유사한 기능을 가진 다른 스택 업에 비해 작습니다. 이것은 레이어 디자인 때문입니다. 또한 14 개의 레이어 PCB 스택 업이 작고 컴팩트 한 크기는 현대 기술에서 우위를 점합니다.

전력 증가

14 계층 PCB 스택 업은 하나의 인쇄 회로 보드에서 여러 레이어를 통합합니다. 그것이 그들이 매우 빠른 속도를 제공하는 이유 중 하나입니다.

더 내구성

14 개의 층 PCB 스택 업을 사용하면 극도의 압력과 가열을 쉽게 처리하고 무게를 가질 수 있습니다. 여기서 레이어를 Prepreg 및 기타 유용한 재료와 연결할 수 있습니다. 이 경우 Stackup은 충분한 단열재를 제공합니다. 이러한 기능은 14 개의 레이어 PCB 스택 업을 더 내구성이 뛰어납니다.

유연성

14 층 PCB 스택 업은 유연한 건축 기술을 사용합니다. 그것이 인쇄 회로 보드를보다 유연하게 만드는 이유입니다. 반 정기가 구부러지고 약간 구부러 질 수있는 곳에서 구부리고 구부릴 수있는 유연성이 필요합니다.
