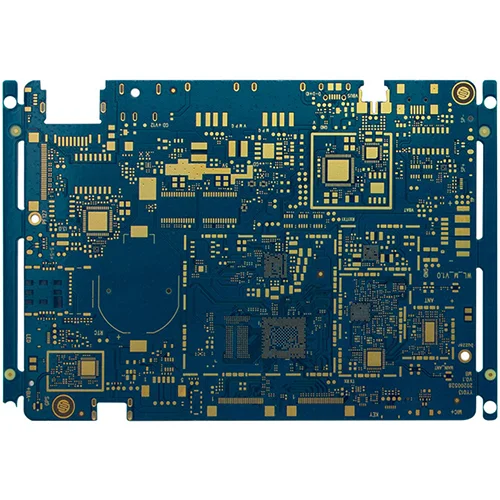

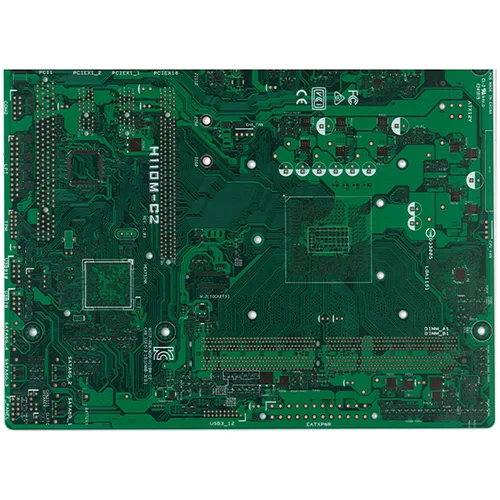

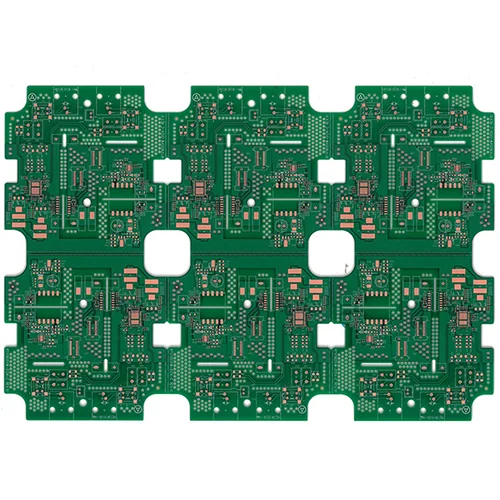

다층 보드

다층 PCB는 두 층 이상의 회로 보드입니다. 전도성 재료의 2 층 만있는 양면 PCB와 달리, 모든 다층 PCB는 재료의 중심에 묻힌 3 층의 전도성 재료가 있어야합니다.

이름에서 알 수 있듯이 다층 PCB는 다른 층의 조합입니다. 단면 PCB 및 양면 PCB는이 복잡한 설계된 PCB를 형성하기 위해 결합됩니다. 다층 PCB는 레이어 수와 라우팅에 사용할 수있는 영역을 증가시킵니다. 이 회로 보드는 PCB의 두 층을 결합하여 유전체와 같은 절연 재료로 분리하여 만들어집니다.

절연 재료 사이의 최소 전도성 층은 3 개이며 필요에 따라 최대 100 개의 층을 통합 할 수 있습니다. 유연한 다층 PCB는 제조하기가 어렵 기 때문에 다층 PCB를 강성 PCB로 간주합니다. 우리의 일반적인 다층 PCB의 대부분은 4 ~ 8 개의 층으로 구성됩니다. 스마트 폰에는 응용 프로그램의 복잡성을 수용하기 위해 최대 12 개의 레이어가 포함될 수 있습니다. 홀수 숫자 층을 라미네이트하면 회로가 너무 복잡하고 문제가되고 높은 비용도 요인이기 때문에 제조업체는 홀수 층보다 균일 한 레이어를 선호합니다.

다층 PCB는 단일 또는 이중층 PCB에 비해 몇 가지 장점이 있습니다. 더 큰 기능, 용량 및 속도에 대한 밀도가 높습니다. 전원과 지상 비행기가 올바르게 배치되면 전자기 차폐가 더 쉽습니다. 그들은 많은 배선이 필요하지 않으므로 가볍습니다. 그들은 크기를 줄이고 공간을 절약하는 데 도움이됩니다. 다른 유형의 PCB보다 유연합니다.

다층 PCB에는 많은 응용 프로그램이 있습니다. 여기에는 다음이 포함됩니다.

컴퓨터, 광섬유 수신기, 데이터 스토리지, 신호 전송, 휴대폰 전송, 휴대폰 리피터, GPS 기술, 산업 제어, 위성 시스템, 핸드 헬드 장치, 테스트 장비, X- 레이 장비, 심장 모니터, CAT 스캐닝 기술, 원자 가속기, 중앙 소방 시스템, 광섬유 수신기, 핵 감지 시스템, 날씨 분석 등.

우리는 전문 PCBA 원 스톱 어셈블리 팩토리, Xin Jingfu는 다층 PCB 비즈니스를 지원하고 주문에 오신 것을 환영합니다.
