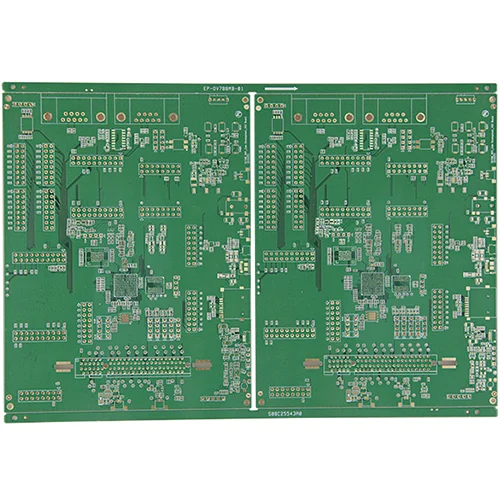

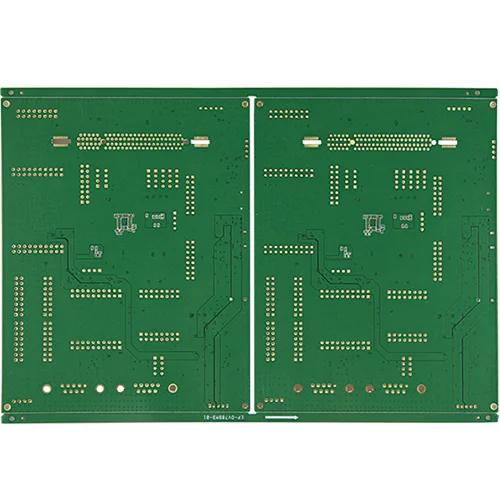

운전 녹음기 HDI PCB

HDI PCB는 무엇입니까?

Viafull을 사용하면 공장을 방문하여 최신, 베스트셀러, 저렴한 고품질 운전 기록기 HDI PCB를 구매하도록 초대합니다. 우리는 당신과 함께 일하기를 고대하고 있습니다. 고밀도 상호 연결 (HDI)은 최소 발자국에서 더 많은 상호 연결이있는 PCB입니다. 이로 인해 이사회의 소형화가 이루어졌습니다. 구성 요소는 서로 더 가깝게 배치되고 보드 공간이 크게 줄어들지 만 기능은 손상되지 않습니다. 보다 정확하게, 평방 인치당 평균 120 ~ 160 핀의 PCB는 HDI PCB로 간주됩니다. HDI 디자인은 조밀 한 구성 요소 배치를 범용 라우팅과 결합합니다. HDI는 대중화 된 Microvia Technology. Microvias, Buried Vias 및 Blind Vias를 구현하여 밀도가 높은 회로를 만듭니다. HDI 설계에서 구리 드릴링을 줄입니다.

HDI PCB의 장점은 무엇입니까?

특별한 다목적 성 : HDI 보드는 무게, 공간, 신뢰성 및 성능이 주요 관심사 일 때 이상적입니다.

소형 설계 : 블라인드, 매장 및 마이크로 비아의 조합은 보드 공간 요구 사항을 줄입니다.

더 나은 신호 무결성 : HDI는 기술을 통해 패드 및 블라인드를 사용합니다. 이를 통해 구성 요소를 서로 가까이 유지하여 신호 경로 길이를 줄입니다. HDI 기술은 비아 스텁을 제거하여 신호 품질을 향상시켜 신호 반사를 줄입니다. 따라서 신호 경로가 짧아 신호 무결성을 크게 향상시킵니다.

높은 신뢰성 : 쌓인 VIA를 구현하면이 보드가 극한의 환경 조건에 대한 슈퍼 장벽이됩니다.

비용 효율성 : 표준 8 계층 홀드 보드 (표준 PCB)의 기능은 품질을 손상시키지 않고 6 층 HDI 보드로 줄일 수 있습니다.
