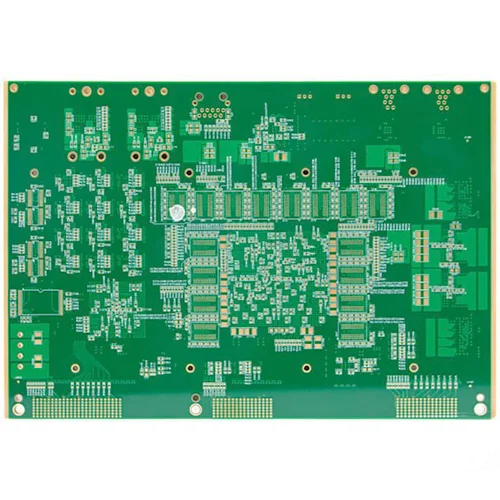

24 층 고밀도 고속 PCB

공장에서 24 계층 고밀도 고속 PCB를 구매할 수 있으며 최고의 애프터 스케일 서비스 및 적시 배송을 제공 할 것입니다.

문의 보내기

제품 설명

24 층 PCB는 무엇입니까?

고품질 24 계층 고밀도 고속 PCB는 중국 제조업체 Vifull에서 제공합니다. 저렴한 가격으로 직접 고품질 인 24 층 고밀도 고속 PCB를 구입하십시오. 24 층 PCB는 24 개의 구리 층이있는 고급 다층 보드입니다. PCB에는 신호 층, 접지 층 및 전력 층이 포함됩니다. 또한이 PCB는 실크 스크린, 솔더 마스크 등으로 구성됩니다. 24 층 PCB는 약 5mm 두께입니다. 층 수로 인해 치수 안정성을 제공합니다.

제조업체는 접지 층과 신호 층을 효과적으로 배열합니다. 이를 통해 PCB가 HDI 애플리케이션과 호환되도록합니다. 이러한 응용 분야는 고밀도 상호 연결입니다. 24 계층 PCB에 사용 된 재료는 저 유전 상수를 보장합니다. 또한이 고급 다층 보드에 사용 된 유전체 재료는 얇습니다. 따라서 레이어 사이에 단단한 커플 링을 만드는 데 도움이됩니다.


24 층 PCB의 재료

24 층 PCB에는 제조 공정에서 다른 재료가 포함되어 있습니다. 구리 호일, FR4, CEM3 및 에폭시 수지와 같은 재료를 사용합니다. 이 PCB에서, 제조업체는 구리 호일 및 유리 섬유 수지 재료를 함께 라미네이트한다. FR4는 전자 제품에서 충분한 강성을 제공하는 PCB 재료입니다. 충분한 유리 전이 온도를 제공합니다.

또한, 재료는 우수한 수분 저항을 갖는다. 이는 FR4를 포함하는 PCB가 고온을 견딜 수 있음을 의미합니다. 또한,이 물질은 적합한 유전체 강도를 갖는다.

실크 스크린, FR4 및 솔더 마스크는 24 개의 층 PCB의 기본 재료입니다. 높은 유리 전이 온도는 24 층 PCB의 중요한 기능입니다.

24 층 PCB 제조에 ​​사용되는 다른 재료에는 구리 호일 및 Prepreg가 있습니다. 24 층 PCB는 다른 구리 두께를 가질 수 있습니다. 구리의 두께와 층의 수는 높은 전류 하중을 수행하는 데 도움이됩니다.


24 레이어 PCB 스택 업이란 무엇입니까?

24 계층 PCB 스택 업은 회로 보드의 상부 레이어 배열입니다. 다층 PCB에는 보드에 구리 층을 배치하는 몇 가지 방법이 있습니다. 제조업체는 다층 적용을 준비하기 전에 몇 가지 중요한 요소를 고려합니다.

24 층 스택 업에는 라우팅 레이어, 접지 레이어 및 전력 레이어가 있습니다. 라우팅 레이어는 상단, 중간 또는 하단 레이어 일 수 있습니다. 이 스택 업에서는 접지 및 전원 레이어가 매우 중요합니다.

라우팅 레이어는 구성 요소간에 상호 연결을 만듭니다. 제조업체는 배선 레이어를 하단, 상단 또는 중간 층에 놓을 수 있습니다. 이는 이사회의 응용 프로그램 요구 사항에 따라 다릅니다. 신호 라우팅은 다층 보드의 중요한 부분입니다. 24 계층 PCB의 스택 업 구조는 그 기능을 결정합니다. 잘 정렬 된 Stackup은 PCB에서 신호 라우팅을 보장합니다.


24 계층 PCB 제조

24 계층 PCB의 제조에는 특정 공정이 포함됩니다. 이 PCB에는 10 층의 전도성 재료가 있기 때문에 제조업은 복잡합니다. 제조업체는 고압 및 고온에서 코어 및 Prepreg 층을 라미네이트합니다.

이 과정에서 제조업체는 PCB 층간에 공기가 없도록합니다. 또한 층을 고정하는 접착제가 제대로 녹도록 보장합니다. 24 층 PCB는 다양한 재료로 구성됩니다. 핵심과 Prepreg는 비슷한 재료입니다. 그러나 Prepreg는 코어보다 연성이 더 많습니다. 완전히 치료되지 않았기 때문입니다. 제조업체가 Stackup에 고온을 적용하면 Prepreg가 녹습니다. 그런 다음 레이어가 함께 연결됩니다. 냉각 후 결과는 24 층 보드입니다. 제조업체는 다층 보드에 솔더 마스크를 적용합니다. 솔더 마스크의 역할은 흔적이 부족하지 않도록하는 것입니다. 다층 보드의 내부 층은 유리 섬유 및 에폭시 코어를 포함하고, Prepreg는 이들 층을 함께 라미네이트합니다. 제조업체는 내부 레이어를 함께 쌓아 층이 정렬되도록합니다.


24 계층 PCB의 생산 공정은 다음과 같이 간단히 설명됩니다.

내부 층 이미징 및 에칭

내부 레이어 라미네이션

드릴링 보드

외부 층 영상

도금과 에칭

외부 층 에칭 스트립

솔더 마스크

스크린 인쇄

테스트


24 층 PCB의 장점

이 PCB는 전자 장치의 기능을 향상시키는 데 도움이됩니다. 24 계층 보드에는 프로젝트에 필요한 이점이 큰 이점이 있습니다. 이러한 장점 중 일부는 다음과 같습니다.


소형 디자인

24 계층 PCB는 소형 디자인을 지원합니다. PCB의 접지 층과 신호 층은 서로 겹칩니다. 이 보드는 랩톱, 휴대폰 등과 같은 소형 장치에 이상적입니다. 전자 장치는 점점 더 복잡해지고 있습니다. 24 계층 PCB는 복잡하고 소형 장치에 이상적입니다.


다른 온도에 적합합니다

24 층 PCB는 다른 온도에서 작동 할 수 있습니다. 이 PCB는 다른 온도에서 작동하도록 설계되었습니다. 24 계층 보드는 고성능 및 고급 응용 프로그램에 이상적입니다.


고전류 전도

이러한 유형의 PCB의 또 다른 중요한 장점은 고전류 하중을 전달하는 능력입니다. PCB는 다른 구리 두께로 제공됩니다. 고력을 견딜 수 있습니다.


높은 기능성

24 계층 PCB는 매우 실용적입니다. 따라서 고밀도 상호 연결 및 고출력 프로젝트에 널리 사용됩니다. 또한 PCB는 고속 프로젝트의 효율성을 향상시킵니다.


데이터 시트

이름: 24 층 고밀도 고속 PCB
재료: tu872slk
레이어 수 : 24
두께: 3. 2 ± 0. 32mm
기계식 구멍의 최소 직경 : 0. 25mm
최소 트랙/피치 : 75/75UM
최소 보드 두께 대구 비율 : 12. 8 : 1
표면 처리 : 동의합니다. 0.05um
응용 분야 : 항공 우주
