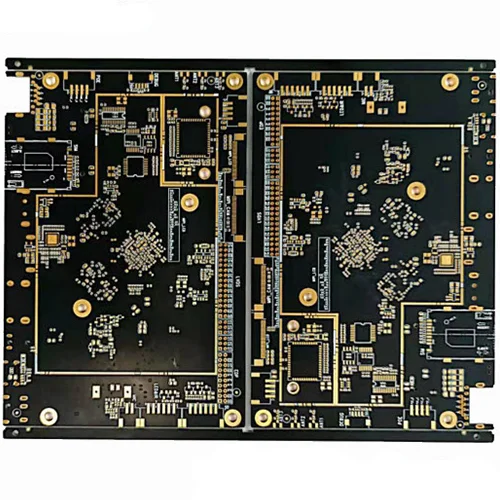

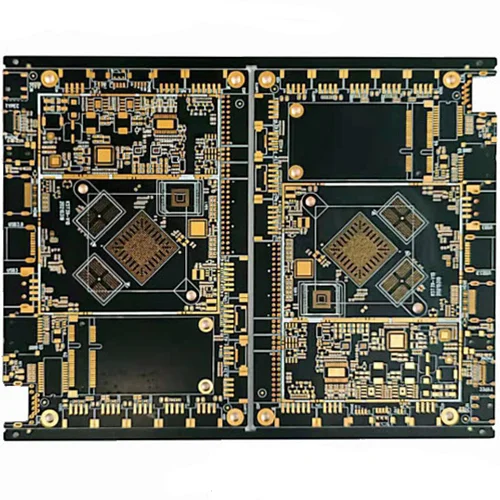

6 층 산업 제어 PCB 마더 보드

6 층 보드 란 무엇입니까?

VICULL은 유명한 중국 6 계층 산업 제어 PCB 마더 보드 제조업체 및 공급 업체 중 하나입니다. 우리 공장은 6 층 산업 제어 PCB 마더 보드 제조를 전문으로합니다.  6 층 PCB는 6 장의 전도성 재료를 포함하는 다층 인쇄 회로 보드입니다. 실제로 주로 표면 사이에 2 개의 추가 신호 층이있는 4 층 PCB입니다.

표준 6 계층 PCB는 다음 6 개의 레이어로 구성됩니다.

두 개의 외부 층

두 개의 내부 비행기

두 개의 내부 층

고속 및 저속 데이터에 대한 우수한 라우팅을 제공하는 것 외에도 6 계층 PCB의 아키텍처는 전자기 간섭 (EMI)도 줄입니다. 고속 통신을 라우팅하려면 두 개의 표면 층과 함께 2 개의 내부 평면을 ​​사용해야합니다.

6 층 PCB 응용 프로그램은 무엇입니까?

업계 전문가에 따르면, 6 층 PCB는 가벼운 무게와 소형 설계로 인해 다양한 산업 응용 분야에 이상적입니다. 6 계층 PCB 응용 프로그램은 다음과 같습니다.

산업 전자 제품

소비자 전자 제품 및 산업 전자 제품은 완전히 다릅니다. 열, 압력, 진동, 스트레스, 그릿 및 수분과 같은 가혹한 환경을 견딜 수 있습니다. 그들은 오랜 시간 동안 작동하고 지속적으로 작동하도록 설계되었습니다. 이 상황은 6 층 PCB에 적용됩니다. 오늘날 6 층 PCB는 다른 시장 대안보다 내구성이 뛰어납니다.

의료 기기

의료 분야에서 전자 제품은 필수 불가결합니다. 전자 제품에 의존하는 다른 모든 산업과 마찬가지로 의료 산업은 소형화하고 있습니다.

비 침습적 치료 방법이 운동량을 얻으므로 의료 분야에서 미니어처 장치에 대한 수요가 증가하고 있습니다. 6 층 PCB는 크기가 작은 크기, 가벼운 무게 및 기타 강력한 기능으로 인해 이러한 장치에 적합합니다. MRI, X- 레이, CT 스캔, 혈압, IR 온도 모니터링은 6 층 PCB를 사용하는 의료 기기의 일부 예입니다.

컴퓨터 및 장치

우리는 더 이상 컴퓨터 없이는 삶을 상상할 수 없습니다. 거의 모든 컴퓨터 및 관련 장치는 우수한 공간 절약 및 처리 특성으로 인해 6 층 PCB를 사용합니다. 이러한 PCB의 개발은 비용을 절약하면서 다른 기술을 능가 할 수 있습니다.

소비자 전자 장치

소비자 전자 장치에는 광범위한 일반적인 전자 장치가 포함됩니다. 스마트 폰 및 랩톱, 스마트 TV 및 미디어 플레이어와 같은 엔터테인먼트 장치 및 전자 레인지 오븐 및 세탁기와 같은 홈 기기와 같은 커뮤니케이션 장치가 이러한 제품의 예입니다. 이 가제트의 대부분은 기존의 단일 계층 PCB에 비해 6 층 PCB를 가지고 있습니다. 왜? 6 계층 PCB는 단순화되고 작게 크기가 작습니다.

군사, 항공 우주 및 방어

위의 산업과 마찬가지로 군사 및 방위 부문은 6 층 보드에 우선 순위를 부여하고 있습니다. 이 유형의 PCB는 작은 크기, 가벼운 무게, 실용성 및 내구성으로 인기가 있습니다.

감시, 항공기 방어 시스템, 레이더 시스템 및 자동화 무기는 6 계층 인쇄 회로 보드를 사용합니다. 고급 회로는 고온과 고압이 고급 구성 요소를 손상시킬 수있는 가혹한 환경을 견딜 수 있도록 6 층 PCB가 필요합니다.

통신 전자 장치

GPS 및 위성 시스템과 같은 많은 통신 장치는 내구성과 기능이 필요한 통신 시스템에 6 층 PCB를 사용합니다. 무선 통신의 개발로 인해 고성능 소형 장치에 대한 수요가 증가하고 있습니다. 6 층 회로 보드는 수요를 쉽게 충족시킵니다.

기타 통신 전자 제품에는 전력 증폭기, 통신 타워, 레이더 시스템 등이 포함됩니다.

6 계층 PCB의 장점은 무엇입니까?

기술 측면에서 6 층 PCB에는 많은 설계 장점이 있습니다. 6 층 PCB를 사용하면 다음과 같은 이점이 있습니다.

작은 크기

6 층 PCB를 사용하는 주요 장점 중 하나는 크기입니다. 계층 아키텍처로 인해 비슷한 성능의 다른 PCB보다 자연스럽게 작습니다.

이는 현재 트렌드가 스마트 폰, 컴퓨터, 태블릿 및 스마트 워치와 같은 더 작고 컴팩트하지만 더 강력한 장치를 향한 현대 전자 제품에 대한 상당한 이점을 제공합니다.

고품질

6 계층 PCB를 구축하는 데 필요한 작업 및 준비로 인해 이러한 유형의 PCB는 단일 및 이중층 보드보다 품질이 더 효율적입니다. 결과적으로, 그들은 더 안정적 인 경향이 있습니다.

내구성 증가

본질적으로 6 층 PCB는 강할 수 있습니다. 이 6 계층 인쇄 회로 보드는 하중을지지 할 수있을뿐만 아니라 안전하게 결합하는 데 필요한 압력과 온도를 견딜 수 있습니다.

더 강력합니다

그들은 단일 PCB에서 여러 층으로 밀집되어 있습니다. 이 좁은 엔드 플레이트는 연결을 더 엄격하게 만들고 더 작은 크기로 더 빠른 속도와 신뢰성을 달성하도록 도와줍니다.

단일 연결 지점

다른 PCB 구성 요소와 독립적으로 작동하도록 설계되었습니다. 결과적으로 여러 단일 계층 PCB에 필요한 다중 연결 지점이 아닌 단일 연결 지점 만 필요합니다.

또한 완제품에는 단일 연결 지점 만 필요하므로 전자 장치 디자이너에게도 도움이됩니다. 이것은 작은 장치와 가제트에 적합합니다. 그러나 이러한 특성으로 인해 6 개의 레이어 PCB가 모바일 장치 및 고성능 전자 제품에 이상적입니다. 현재 모바일 솔루션을 채택하고있는 많은 산업으로 6 개의 계층 PCB가 새로운 가능성을 찾고 있습니다.
