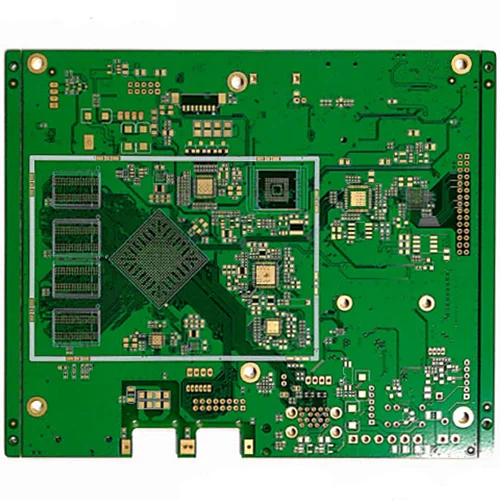

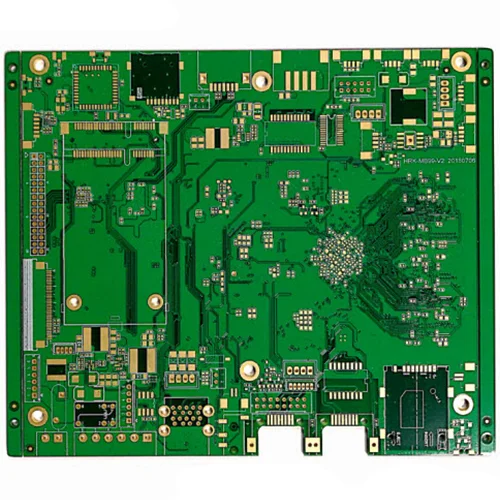

8 층 PCB 회로 보드

8 층 PCB 회로 보드는 다층 PCB로 여러 파워 아일랜드가 필요한 애플리케이션에 충분한 라우팅 공간을 제공합니다. 이 인쇄 회로 보드는 두 개의 평면을 추가하여 EMC 성능을 향상시키는 데 도움이 될 수 있습니다.

이 보드는 종종 마더 보드, 웨어러블 시계, 백플레인 등과 같은 소형 장치에 장착됩니다. 8 층 PCB의 비용 증가는 우수한 EMC 성능에 대한 추가 비용을 정당화합니다. 8 층 PCB 스택 업은 7 행의 유전체 재료로 연결된 4 개의 평면과 4 개의 라우팅 레이어로 구성됩니다.

PCB에는 EMC 성능이 높은 6 층 보드가 있습니다. 8 층 PCB는 하단과 상단에 솔더 마스크로 밀봉됩니다.

8 층 PCB 스택 업에는 다른 회로 보드 재료의 이상적인 대안이되는 많은 장점이 있습니다. 이 PCB의 이점은 다음과 같습니다.

취약성 최소화 : 8 층 PCB는 장치의 취약성을 줄이고 전반적인 성능을 향상시킵니다. 이를 통해 내부 층을 노이즈로부터 보호하여 외부 힘에 대한 취약성을 줄입니다.

방사선 감소 :이 유형의 다층 적 스택 업은 고속 응용 분야에서 발생할 수있는 방사선을 제거하는 데 도움이됩니다. 다른 스택 업과 달리 8 층 PCB는 EMI 방사선을 제거합니다.

낮은 운영 비용 : 8 층 PCB 스택 업은 비용 효율적인 옵션입니다. 교체 및 청소와 관련 하여이 스택은 많은 돈을 절약 할 수 있습니다. 이는 8 층 PCB 스택 업이 유지 보수가 거의 필요하지 않으며 내구성이 매우 뛰어납니다.

기능 향상 : 8 계층 PCB를 선택하면 사용 된 장치의 속도와 기능을 향상시킬 수 있습니다. 이러한 인쇄 회로 보드는 다른 응용 프로그램에서 더 안정적이고 실용적입니다. 이 PCB에는 신호 라우팅을 향상시키기 위해 4 층 이상의 전도성 재료가 있습니다.

8 층 PCB 스택 업 애플리케이션

8 층 PCB 스택 업은 대부분의 전기 기기에서 가장 일반적인 유형의 스택 업입니다. 이 다층 PCB는 다음과 같은 다양한 응용 분야에서 사용할 수 있습니다.

의료 산업

자동차 산업

제조 산업

화학 처리 산업

항공 우주 산업
